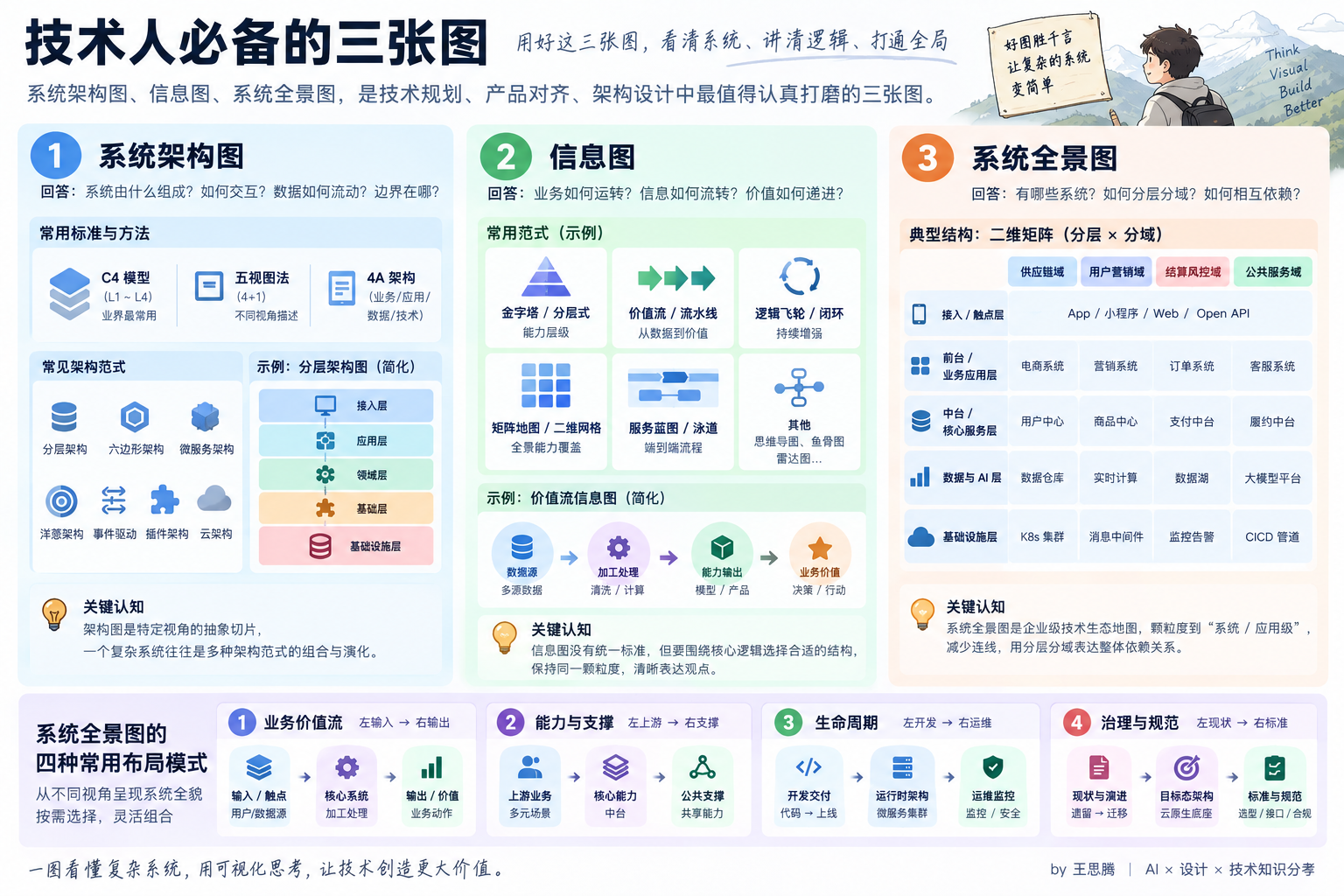

系统架构图、信息图、系统全景图,是我认为最值得下功夫认真打磨的三类图。下面我分别聊聊它们的关键内容。

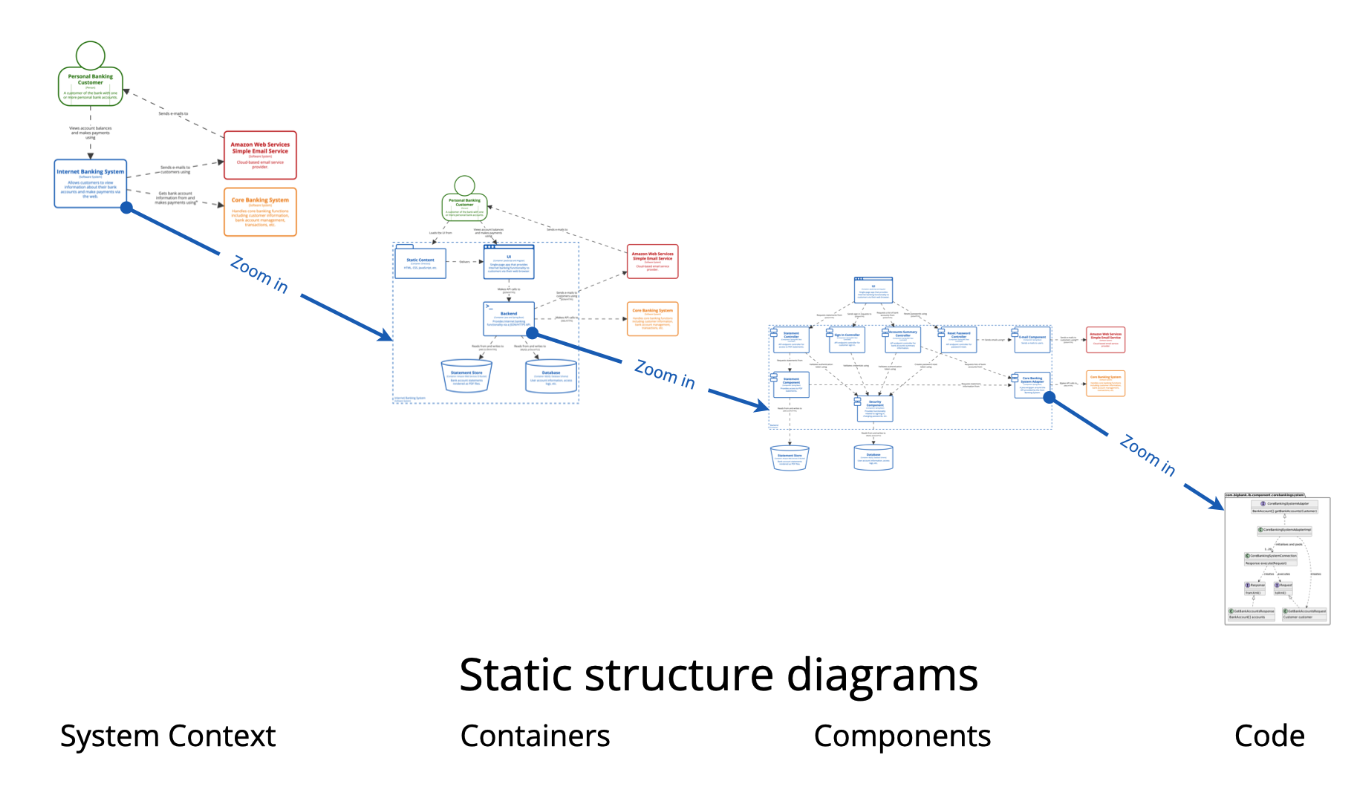

系统架构图解答的问题是:构成系统的组件、组件之间的交互、数据的拓扑结构与流向、系统的边界等。架构图有较多行业标准,其中 C4 模型是目前业界使用最广泛、认可度最高的架构图表达标准,也是最值得学习的。这里不过多介绍相关内容。

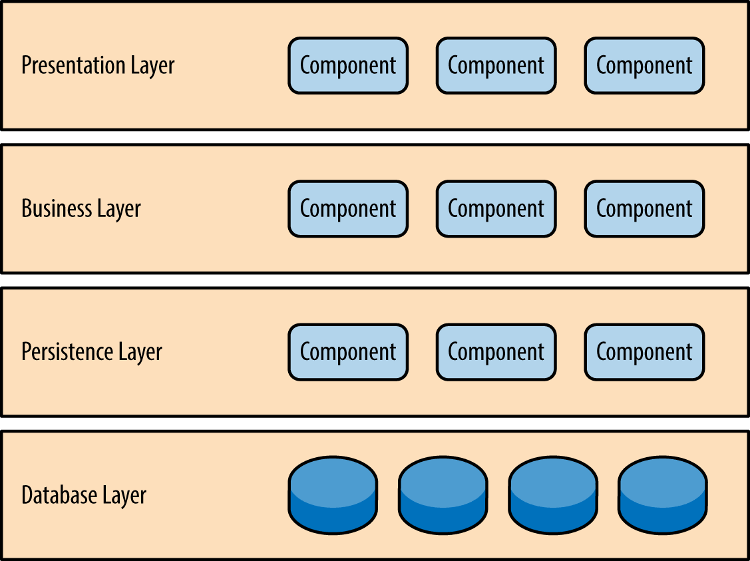

我们经常见到的系统架构图,其实是分层系统架构图。这类图主要是结合自己系统所采用的软件架构模式或者范式为基础,来进行丰富填充的。这类范式有分层架构、洋葱架构、六边形架构,还有事件驱动架构、插件架构、微服务架构、云架构。在 C4 模型中 L3 组件图常采用上面的范式架构来绘制,我们经常看到的系统架构图在 C4 模型的标准下只完成了四分之一,虽然是最重要的部分。

对于一个大型系统,从不同的视角看,不同的构件之间的架构不仅仅包含一种架构。一个真正复杂的企业级大型系统,必然是多种架构范式在不同维度、不同层级上的组合与嵌套。架构是个演化的过程,并非一成不变的,我们的架构图体现的是针对某个特定视角的抽象和决策,不可能是面面俱到,更像是某个特定视角的透视切片。所以,使用范式画系统架构图,需要先的界定清楚当前讨论的是哪个视角下,这个视角下是哪种架构范式。当然,我也见过有人将两个” 切片” 合在一起,组成一个信息量更大的架构图。比如某个领域服务是分层架构,但在领域层又采用了插件架构进行拓展,于是把插件架构和分层架构组合到一起,画出了个分层插件架构的系统架构图。

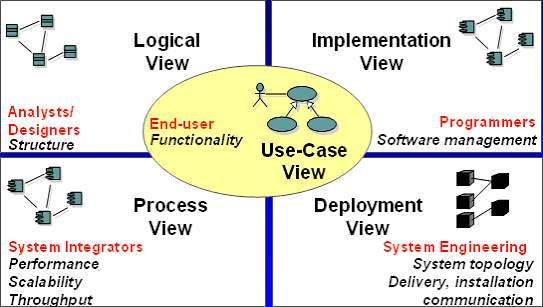

还有一个叫五视图法(4+1 视图),和我们的系统架构图或者 C4 模型其实是相互交叉,并且侧重点不同。其中,场景视图相当于 C4 L1 (System Context) ,也可以使用信息图来呈现;逻辑视图可用 C4 L3 (Component) 来描述,也可用 DDD 领域模型图呈现。进程视图用时序图或者状态机图,开发视图用包依赖图或者代码工程结构图,物理视图用部署与网络拓扑图呈现。

另外,我们常说的架构图其实是个比较泛的概念。按照 4A 架构会分为业务架构、应用架构、数据架构和技术架构这四大类,也就会有四大类架构图。业务架构图不在 C4 核心范围内,更偏向于信息图,图的结构可以更自由的发挥。而后面三种架构图与 C4 模型有互补和关联:应用架构 = C4 L1 (Context) + C4 L2 (Container);数据架构包含数据标准、数据流向、数据模型等,是 C4 L2 中的存储节点的细化补充,补充了微观的 ER 图或数据血缘关系;技术架构 = C4 L2 / L3 + 部署图,C4 L2/L3 标明了具体的技术栈选型(如 gRPC),而部署图绘制了物理或云端节点拓扑,这两部分组合正好是技术架构关注技术选型、云原生底座、硬件网络。
信息图是个比较泛的概念,将数据、信息或知识的可视化的图都可以是信息图。从这个意义上来说,前文提到的所有图都可以称为信息图。这里我们统一下概念,本文说的信息图排除上文提到的有标准定义的图,比如系统架构图、系统全景图、UML 的各种图,等等。信息图的本质是信息流转、业务逻辑与价值递进的抽象呈现,可以用来解答业务的底层逻辑与运转闭环、数据从输入到输出的加工链条、系统的核心能力层级怎样组织等等传达信息观点的问题。
让人失望的是,这类图并不像架构图一样有标准或者规范,但我们还是可以参考一些日常会用到的范式,大家也可以总结出一套自己的范式。这些范式来源于工作法的信息图,或者从 PPT 或者图表绘制方法中汲取经验,或者参考优秀信息图总结出套路,甚至是文生图模型产出的实例。我这里提几个经常会用到范式:

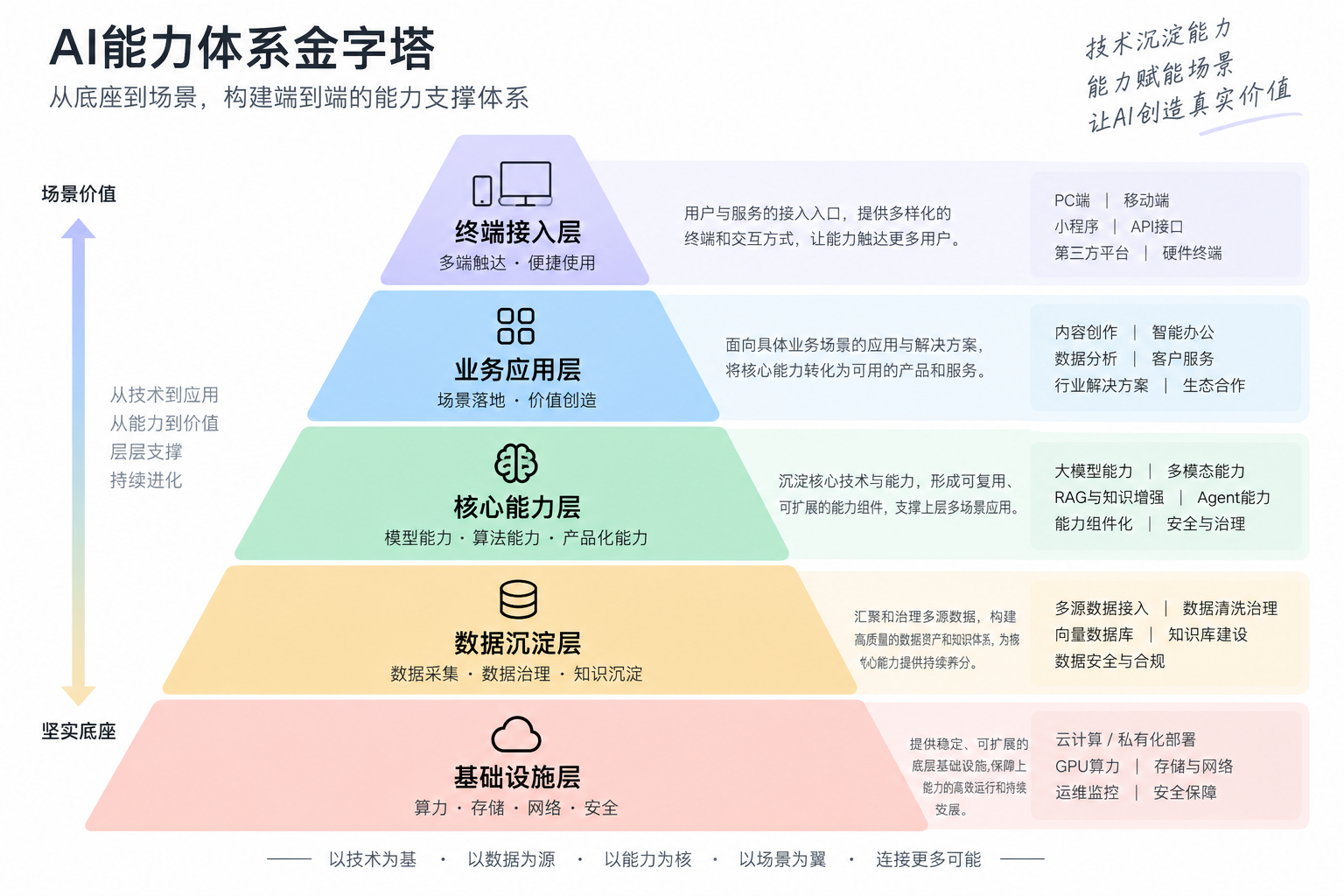

(1)金字塔 / 分层式结构。常用于技术规划和汇报中的能力模型,类似系统架构图的分层架构,但实际上是能力描述。比如从下至上分为基础设施层、数据沉淀层、核心能力层、业务应用层、终端接入层。这能说清楚能力支撑关系,如我们拥有什么底座,沉淀了什么能力,赋能了什么场景。

(2)价值流 / 流水线结构。常用于大数据平台或者算法落地的数据演进,展示信息是如何从原始状态变为业务价值。如数据源,加工算子,再到决策输出。主要描述状态形态转化,无序的低价值数据,是如何加工为高价值业务动作的。
(3)逻辑飞轮 / 闭环。适用于 PDCA / 反馈类的系统,如营销自动化平台、增长工具、数据闭环系统,主要是描述系统正向增强、闭环反馈,技术模块之间如何相互协同,形成业务自驱动。现在很多 AI Agent 也采用了这个结构来绘制。

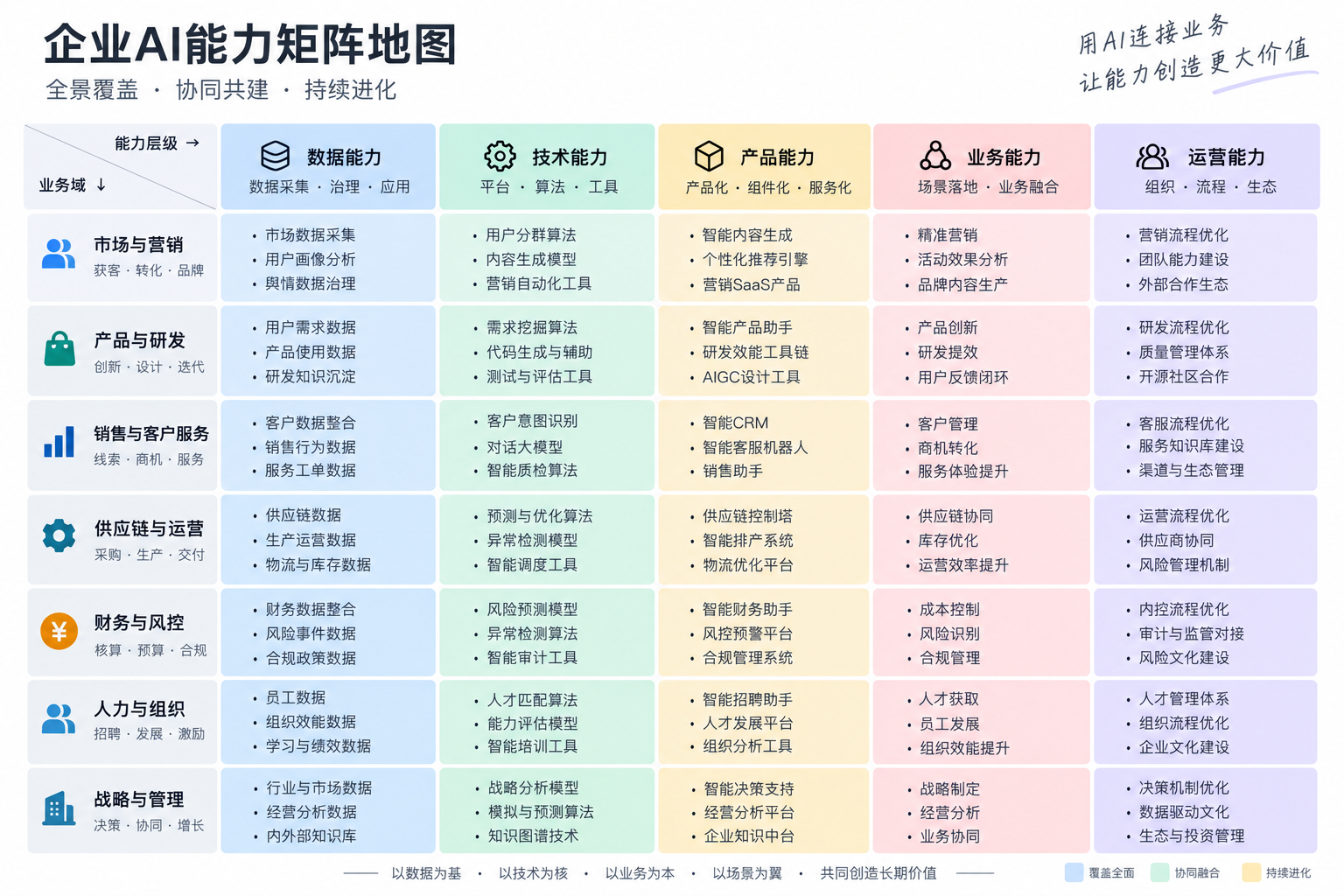

(4)矩阵地图 / 二维网格。常用于业务能力矩阵,比如跨部门需求对齐、企业级业务白皮书、对外解决方案。描述全景分类覆盖的能力范围,纵轴按业务域,横轴按能力层级。这样能描述出系统的能力版图有多大,边界在哪里,覆盖了哪些业务。

(5)服务蓝图 / 分层横向泳道。复杂跨端流程(如外卖 / 打车)、端到端体验优化宣讲,都需要一个完整清晰的泳道流程来描述。比如用户触点、到前台互动,再到后台支撑,描述了用户的一个操作,后台跨系统是如何联动支撑的。
此外,还可以用思维导图、鱼骨图、雷达图等等,只要能清楚表述信息,都不是问题。
日常可以根据信息图想表述的核心逻辑,从上面的范式或者日常积累的图中选取一个作为主要结构。而且一张图中的概念最好保持同一个颗粒度,比如能力地图中顶层是智能风控场景,底层应该是多数据源高可用持久化底座,而不应该是 MySQL 数据库。

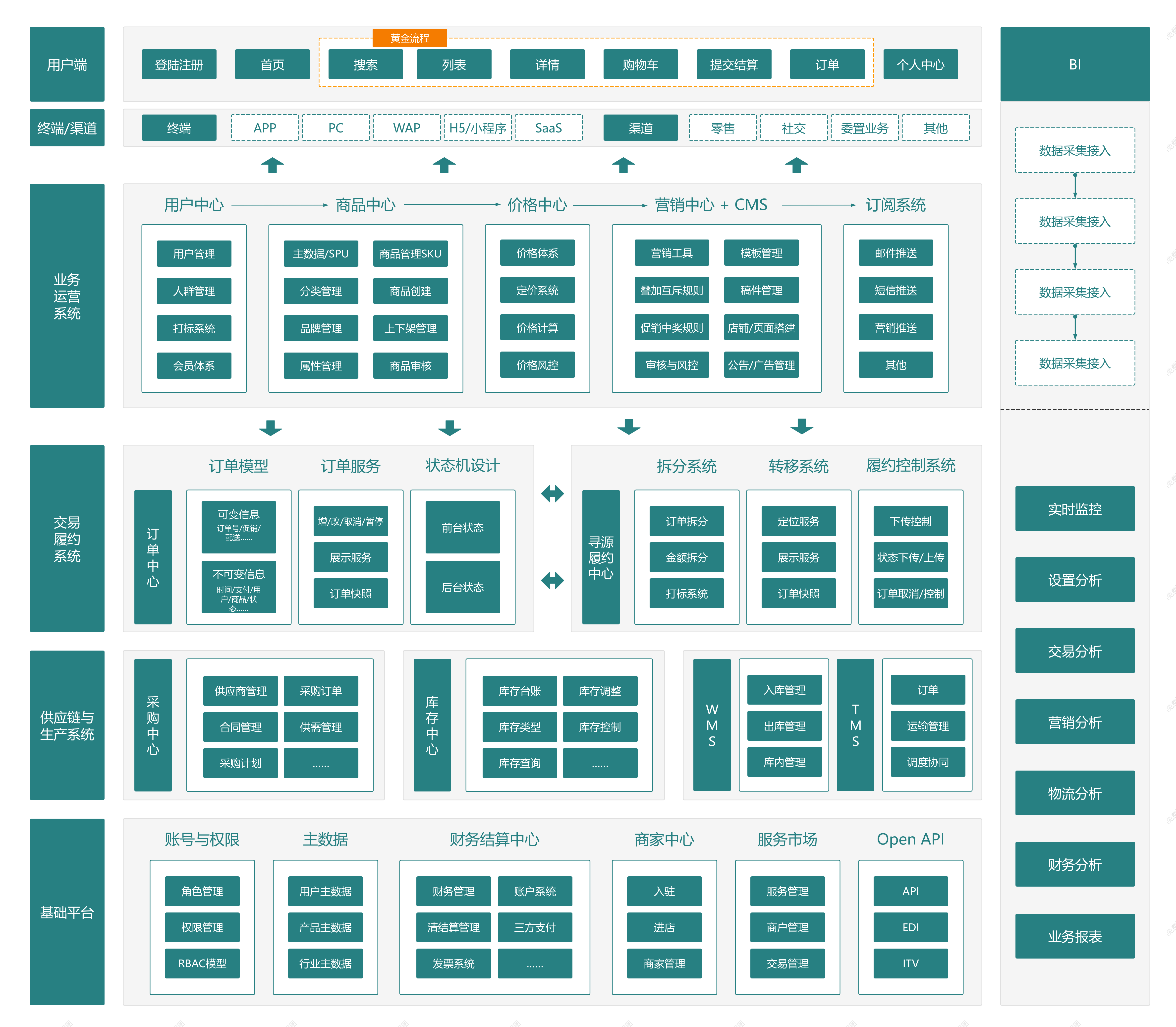

在实际的工程实践中,除了上述的架构图与信息图,系统全景图是大型技术团队(尤其是企业级架构 / 中台团队)不可或缺的核心图表。系统全景图展现企业或大型业务线内,所有应用系统、技术平台及其相互依赖关系的全貌。系统全景图需要回答:到底有多少系统与平台;系统如何按业务域或能力边界划分;关键的数据流与能力依赖在不同大系统之间如何流转;哪些是历史遗留系统,哪些是新建系统;是否存在重复建设的 “轮子” 等。这是一张 “大而全” 的上帝视角技术生态地图。

系统全景图通常采用矩阵式 / 网格化的逻辑布局,主要是二维矩阵结构,原则上是纵向分层、横向分域。纵向按技术与业务栈分层,常见分为:
横向按业务板块或能力边界划分列,例如供应链域、用户营销域、结算风控域、公共服务域等。当然,某一层可能需要按多个维度划分,于是出现嵌套层;而某一层也可能不适合继续细分,于是出现 “没有列” 的情况。
系统全景图描述是粗颗粒度的系统信息,需要收敛到 “系统 / 应用级”,节点必须是 “系统”(如订单中心、Kafka 集群),严禁出现具体的代码模块、类名或数据库表。其次是抽象流向,减少连线。除非是跨域的核心主干链路(如 “订单到支付”),否则不画细粒度的点对点连线。连线过多时,改用 “归属关系”(将系统放入对应的域 / 层方框中)来隐式表达关系。

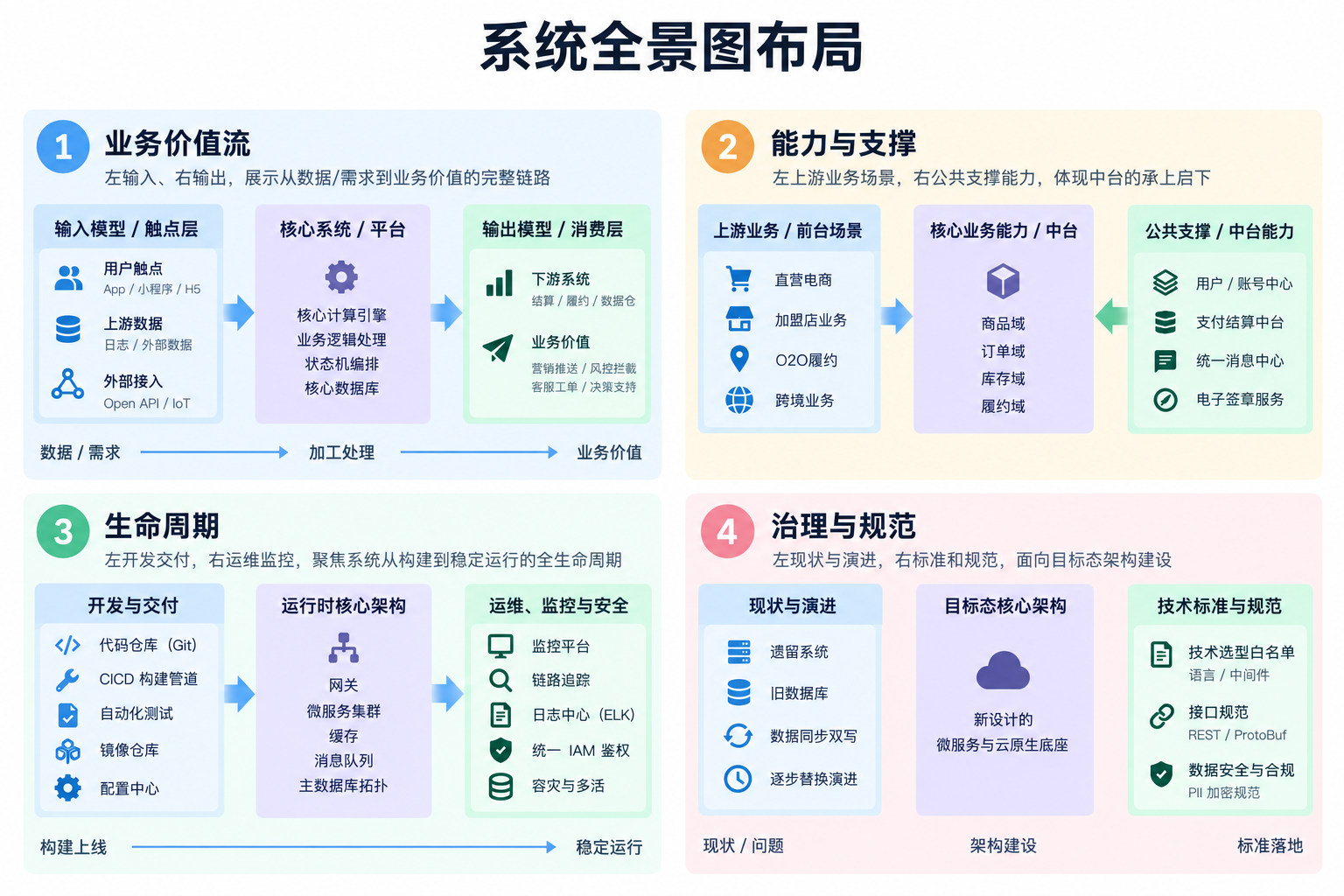

当然,除了矩阵布局的主图外,可以采用中心辐射型 / 三段式布局,也就是主图居中,两侧摆放辅助或关联模型,呈现出的对称布局。如果内容不足以两边摆放,也可以只留一边,呈现出半对称布局。于是就有了下面几种结构化的模式:
(1)业务价值流:左输入、右输出。从左向右自然阅读,表达 “输入原始数据 / 需求 $\rightarrow$ 中间核心加工 $\rightarrow$ 右侧产出业务价值”。比较适合向上汇报与产品对齐。
(2)能力与支撑:左上游、右支撑。表达中间的核心业务是如何向上承接多元场景,向右复用企业公共基础设施的,比较适合平台 / 中台设计宣讲。
(3)生命周期:左开发交付、右运维监控。表达左边负责把代码安全上线到中间,右边负责监控与保障中间系统的稳定运行。是运维与生命周期视角,特别适合中间的核心图是系统的运行时逻辑架构(L2 Container / 微服务拓扑),常出现在技术架构与安全评审。
(4)治理与规范:左现状与演进、右标准和规范。这个时候中间的核心图一般是某个正在建设的 “目标态架构”
